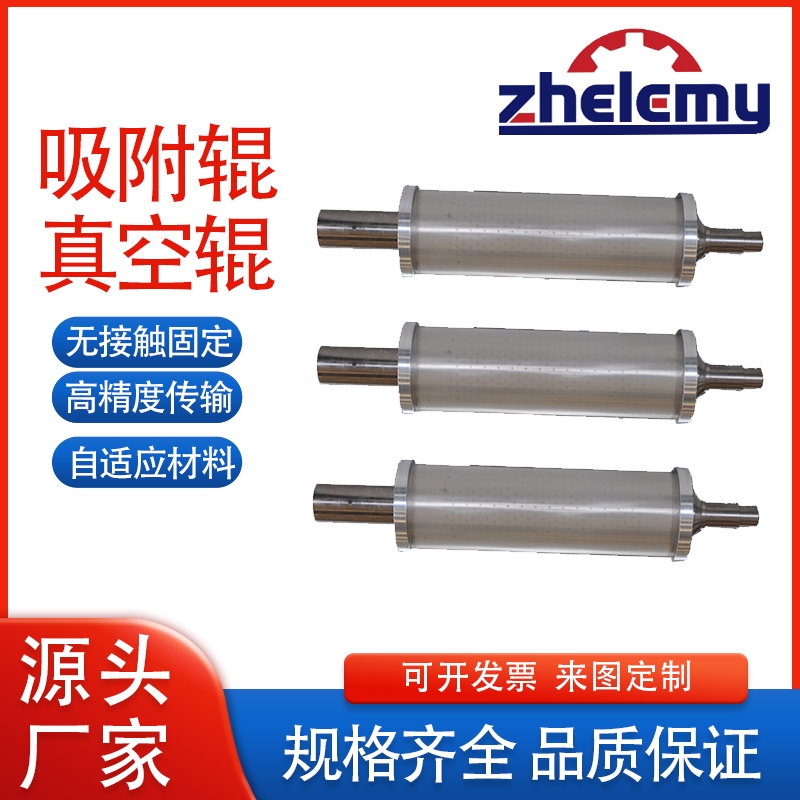

一、结构与工作原理

• 核心构成：由辊体（基材 + 表面处理）、吸附孔 / 沟槽、真空腔体、接口阀组组成。辊体内部设密封腔体，通过真空泵抽气形成负压，表面微孔或条形沟槽产生吸附力，将薄膜、纸张、极片等材料紧密贴合辊面，实现无偏移传输。

• 吸附特性：吸附力通过真空度调节（可柔可刚），避免传统机械压合导致的材料损伤，尤其适配 0.01mm-1mm 薄脆 / 柔性材料。

二、核心性能与参数

1. 基材与加工精度

• 常用基材：6061 铝合金（轻量化，密度 2.7g/cm?）、304 不锈钢（耐腐，适配酸碱环境）；

• 尺寸范围：直径 Φ50mm-Φ500mm，长度≤6000mm，同轴度 ±0.03mm，确保吸附面平整。

2. 吸附系统参数

• 吸附孔：直径 Φ0.5mm-Φ2mm（按需定制），孔间距 5mm-20mm（密集型适配薄材）；

• 真空度：-30kPa 至 - 90kPa（可调），对应吸附力 5N/cm?-30N/cm?；

• 响应速度：真空开启 / 关闭响应时间≤0.5s，适配高速生产线（转速≤1500r/min）。

3. 表面与适配性

• 表面处理：阳极氧化（耐磨，Ra≤0.4μm）、特氟龙涂层（防粘，适配粘性材料）、防静电处理（电阻 10?-10?Ω，电子行业专用）；

• 适用材料：薄膜（PET/PE）、纸张、锂电极片、光伏背板、柔性线路板、布料、透析纸等，厚度 0.01mm-5mm。

三、核心优势

1. 柔性传输，防损伤：吸附力均匀（同截面压力差≤5kPa），避免薄材褶皱、极片撕裂，次品率降低 40% 以上；

2. 适配性强：真空度可通过阀门无级调节（5kPa-90kPa），兼容从 0.01mm 铝箔到 1mm 厚纸板的多材质传输；

3. 高效低耗：轻量化铝制辊体较钢辊减重 50%，降低设备负荷；集成分区吸附功能（可局部开启 / 关闭），节能 30%；

4. 耐环境性：不锈钢款耐盐雾≥500 小时（适配锂电电解液环境），特氟龙涂层耐温 - 20℃-200℃（适配高温涂布）。

四、典型应用场景

• 印刷包装：吸附 BOPP 薄膜、铜版纸，确保套印精度（±0.1mm 内），适配 1200m/min 高速印刷机；

• 新能源锂电：吸附 0.05mm 锂电极片（铜箔 / 铝箔），避免传输中褶皱，提升涂布良品率；

• 光伏 / 电子：定位 0.1mm 光伏背板、柔性线路板，配合视觉检测实现微米级对齐；

• 纺织：平整吸附轻薄无纺布，防止卷边影响裁切精度。

五、技术差异化亮点

• 定制化吸附设计：根据材料透气性，设计 “微孔阵列（Φ0.2mm-0.5mm，适合致密薄膜）” 或 “条形沟槽（宽 0.5mm-2mm，适合透气纸张）”，确保均匀吸附；

• 智能集成：部分型号内置压力传感器，实时反馈吸附力，联动真空泵自动调节真空度，适配材料切换场景；

• 低维护结构：腔体采用激光焊接密封（漏气率≤0.5Pa?m?/s），表面防粘处理减少粉尘堆积，维护周期延长至 800 小时 / 次。

真空吸附辊通过 “负压柔性固定 + 高精度传输”，解决了传统机械传输中 “定位差、易损伤、适配窄” 的痛点，成为制造领域中 “材料流转精度” 的核心保障部件。
