一、产品定义与工作原理

气胀轴是一种通过充气膨胀实现卷材（如纸管、薄膜等）快速锁紧与释放的***轴类设备，又称气***、膨胀轴或充气轴。其核心原理是通过内部充气（6-8 kg/cm?气压）使轴表面突起结构（如键条、板片）膨胀，与卷管内壁紧密贴合；放气后突起部分迅速缩回，实现快速装卸。

操作流程：

充气锁紧：使用气枪对准气嘴充气，膨胀部件顶紧卷管，完成固定。

放气释放：按下气嘴放气，膨胀部件回缩，卷管可轻松取下

二、核心优势

高效便捷

充气/放气仅需2-3秒，换卷效率提升70%，减少停机时间。

支持卷管在轴面任意位置移动固定，适配不同宽度材料。

高承载与耐用性

采用高硬力钢材或航空铝材，承载量可达20吨以上（如钢质轴体）。

表面镀铬或阳极氧化处理，耐腐蚀性强，寿命延长3-5倍。

灵活适配

尺寸范围广：直径1英寸至12英寸（24.8mm~310mm），长度可达6米。

支持非标定制，如空心轴、锥形轴、带槽轴等。

低维护成本

模块化设计，零件标准化，维修更换便捷。

无需频繁防锈处理，综合维护成本降低30%。

三、结构分类与技术参数

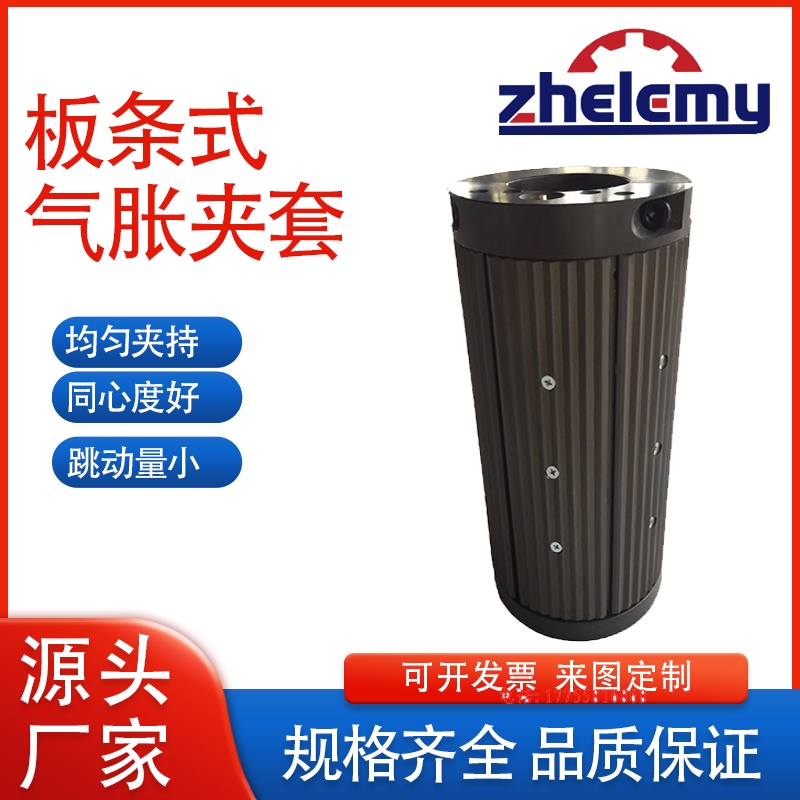

1. 按膨胀结构分类

2. 技术参数示例（以3英寸键条式气胀轴为例）

四、典型应用场景

五、选型与维护建议

选型指南

高速场景：优先选择动平衡等级G1.0及以上，搭配陶瓷轴承。

腐蚀环境：选用硬质阳极氧化（HV≥600）或特氟龙涂层轴体。

重载工况：采用钢质轴体+加强筋设计，承载量提升至5吨以上。

维护要点

定期检查气密性，避免漏气导致锁紧失效。

清洁气嘴与膨胀部件，防止异物堵塞。

润滑移动部件（如键条滑轨），延长使用寿命

六、与传统轴类对比优势

应用案列

1.印刷包装行业

应用场景：凹版印刷机、涂布机、分切机等设备。

核心需求：高转速稳定性、快速换卷、防粘性。

解决方案：

使用 板片式气胀轴 或 PTFE涂层气胀轴，减少油墨残留，提升换卷效率（充气/放气仅需3秒）。

某印刷企业案例中，通过气胀轴实现 换卷效率提升70%，减少停机时间，同时降低材料损耗15%。

锂电制造与新材料加工

应用场景：锂电池极片卷绕机、碳纤维/芳纶纤维收放卷。

核心需求：零磁干扰、耐腐蚀、高精度张力控制。

解决方案：

采用 全铝无磁气胀轴，避免对敏感材料的磁干扰，并通过硬质阳极氧化处理（HV≥600）抵抗电解液腐蚀。
