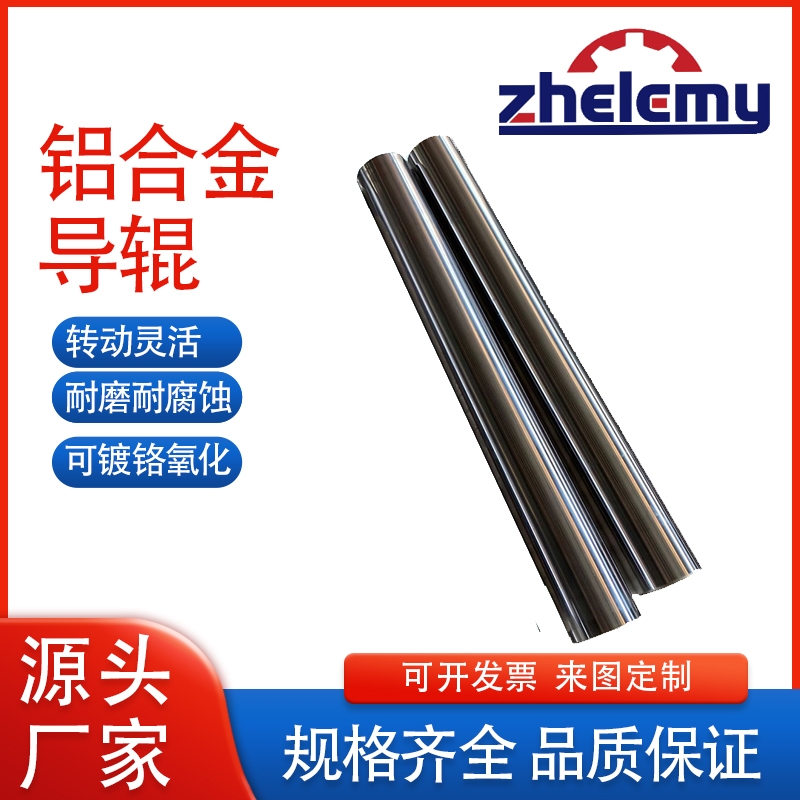

铝合金导辊详细介绍

一、产品定义与核心材质

铝合金导辊是以铝合金（常用牌号 6061、6063、7075 等）为基材，经挤压成型、精密加工及表面处理后制成的工业导料辊筒。其核心优势源于铝合金材质的轻量化（密度约 2.7g/cm³，为钢辊的 1/3）、高比强度（抗拉强度达 200-300MPa）、耐腐蚀（通过阳极氧化形成氧化膜，耐盐雾测试≥1000 小时）及低膨胀系数（热变形小，适合精密工况）。

二、制造工艺与技术特点

1. 生产流程：

• 阳极氧化：形成 5-25μm 氧化膜，提升耐磨性与抗腐蚀性，适用于潮湿或腐蚀性环境（如印刷油墨接触场景）；

• 镜面抛光：表面粗糙度 Ra≤0.2μm，降低材料摩擦系数（μ≤0.1），防止薄膜划伤；

• 特殊涂层：防静电涂层（表面电阻 10⁶-10⁹Ω）、特氟龙涂层（防粘、耐溶剂）、硅胶包胶（增加摩擦力，适用于打滑场景）。

• 基材处理：铝合金棒材经挤压成型为辊筒毛坯，消除内部应力；

• 精密加工：通过数控车床车削外圆，同轴度控制在 0.02mm 以内，表面粗糙度 Ra≤0.8μm；

• 表面处理：

2. 结构设计：

• 空心轻量化结构（减轻转动惯量，适配高速运转，高转速可达 8000rpm）；

• 两端精密轴承安装位（配合深沟球轴承或陶瓷轴承，降低运行噪音≤60dB）；

• 内置张力调节机构（部分型号支持在线张力微调）。

三、产品分类与功能场景

四、核心性能优势

1. 轻量化与高速稳定性：

• 同等规格下重量比钢辊轻 60%，启动扭矩降低 50%，适合高速生产线（如印刷机速度≥300m/min）；

• 动平衡精度达 G1.0 级（ISO 标准），高速运转时振动幅度≤0.01mm。

2. 导向与张力控制：

• 圆柱度误差≤0.01mm，材料传输直线度偏差＜0.1mm/m；

• 配合张力传感器，可实现闭环控制，适用于极薄材料（如 5μm 以下锂电池隔膜）。

3. 环境适应性：

• 耐温范围 - 20℃~150℃（特殊涂层可耐 200℃以上）；

• 抗酸碱性：在 pH 3-11 溶液中浸泡 24 小时无腐蚀（如印刷润版液环境）。

五、典型行业应用场景

1. 锂电池制造：

• 极片涂布环节：镜面抛光导辊支撑铜箔 / 铝箔传输，避免涂层划伤，配合张力辊控制涂布厚度公差 ±2μm；

• 隔膜分切环节：防静电导辊防止静电吸附，确保隔膜分切尺寸精度 ±0.1mm。

2. 光伏组件生产：

• EVA 胶膜层压：阳极氧化导辊耐紫外线老化，支撑胶膜均匀铺设，避免气泡产生；

• 玻璃背板传输：包胶导辊增加摩擦力，防止玻璃滑动导致边缘破损。

3. 柔性电子制造：

• OLED 薄膜贴合：超精密导辊（表面粗糙度 Ra≤0.1μm）确保薄膜无褶皱，贴合精度 ±5μm；

• FPC 电路板压合：耐高温导辊（耐温 180℃）适应热压工艺，保持板材平整。

六、技术参数与选型指南

1. 常规参数范围：

• 直径：φ30mm~φ300mm（可定制超大直径 φ500mm）；

• 长度：500mm~5000mm（非标可延伸至 8000mm）；

• 承重能力：单辊大承重 500kg（取决于材质与壁厚）；

• 同轴度：≤0.03mm（长径比＞10 时需特殊加固设计）。

2. 选型要点：

• 行业需求：印刷行业选耐腐蚀阳极氧化辊，电子行业选高洁净度镜面辊；

• 材料特性：传输薄膜选低摩擦系数辊，金属板材选高刚性支撑辊；

• 工艺参数：高速生产线（＞500m/min）需关注动平衡等级与轴承配置。

七、维护与保养建议

1. 日常清洁：

• 用无尘布擦拭表面，去除油墨、胶渍等残留物，避免使用钢丝球刮擦；

• 包胶辊表面可用中性清洁剂清洗，防止溶剂腐蚀胶层。

2. 定期检查：

• 每 500 小时检查轴承间隙（允许公差≤0.05mm），添加高温润滑脂（耐温≥120℃）；

• 测量导辊径向跳动，超过 0.1mm 时需重新研磨修复。

3. 存储环境：

• 存放于干燥通风处，避免潮湿（湿度＜60%）及酸雾环境，长期闲置时用防尘罩包裹。
